KONFIGURASI INTERNET PADA RB95I UI-2HND DENGAN MODE DHCP CLIENT PADA WLAN 1
KONFIGURASI INTERNET PADA RB95I UI-2HND DENGAN MODE DHCP CLIENT PADA WLAN 1
A. TUJUAN
- Siswa/I dapat melakukan koneksi jaringan internet.
- Siswa/I dapat melakukan konfigurasi Jaringan Wireless dengan mode DHCP Client.
- Siswa/I dapat melakukan konfigurasi NAT.
- Siswa/I dapat melakukan konfigurasi Gateway.
B. TEORI SINGKAT
Teknologi Wireless adalah teknologi yang menghubungkan dua perangkat atau lebih tanpa menggunakan kabel. Wireless menggunakan gelombang radio, inframerah, atau gelombang elektromagnetik lainnya agar perangkat elektronik seperti laptop, smartphone dan perangkat IoT dapat terhubung ke jaringan. Biasanya, orang juga menyebutnya dengan istilah Teknologi Nirkabel.
Fungsi dari Wireless Technology itu sendiri adalah untuk membuat proses berbagi data menjadi lebih mudah dan praktis atau lebih efisien lagi.
C. KEKURANGAN JARINGAN WIRELESS
- Tingkat keamanan.
- Bandwidth yang terbatas.
- Kecepatan.
- Rawan gangguan.
D. KELEBIHAN JARINGAN WIRELESS
- Proses instalasi yang mudah.
- Jangkauan luas.
- Biaya terjangkau.
- Efisien.
E. ALAT DAN BAHAN
- Mikrotik RB 951ui-2hnd.
- Access Point TP-Link TL-WA5210G.
- Adapter Power.
- Kabel UTP.
- Switch.
- Laptop.
- Stop Kontak.
F. KESELAMATAN KERJA
- Berdo’a sebelum memulai pekerjaan.
- Mematuhi aturan yang ditetapkan.
- Disiplin waktu.
- Suasana harus terbuka dan nyaman.
- Menggunakan wearpack.
- Tidak ada hal-hal membahayakan.
- Memakai alat / bahan dengan sebaik mungikin.
G. RANCANGAN TOPOLOGI JARINGAN
G. LANGKAH KERJA DAN GAMBAR KERJA
1. Sambungkan Power adapter pada mikrotik pada port Power.
2. Sambungkan kabel UTP pada mikrotik (pada port 3) dan ujung yang lain pada port RJ45 yang ada pada laptop.
3. Buka aplikasi winbox.
4. Pastikan pada tampilan Winbox sudah terindentifikasi Mac Address dan Identitas Mikrotik
5. Selanjuttnya yaitu klik pada Mac Address, lalu pada bagian :
Keterangan :
- Login : Admin.
- Password : 1 (karena sebelumnya pernah dipakai, dan belum di reset).
6. Selanjutnya kita akan melakukan reset dengan cara :
- Pilih System > Reset Configuration.
- Pilih No Default Configuration.
- Pilih Reset Configuration.
- Setelah itu, pilih Yes.
6. Tunggu beberapa saat, maka mikrotik akan login kembali. Masukkan :
- Login : Admin
- Password : Tidak perlu di isi (di kosongkan)
- Klik pada bagian Connect.
7. Selanjutnya pada bagian Change Password Now, lakukan :
Keterangan :
- Old Password : kosongkan (karena mikrotik telah direset).
- New Password : masukkan password password.
- Confirm Password : ketik ulang password.
Lalu pilih Change Now.

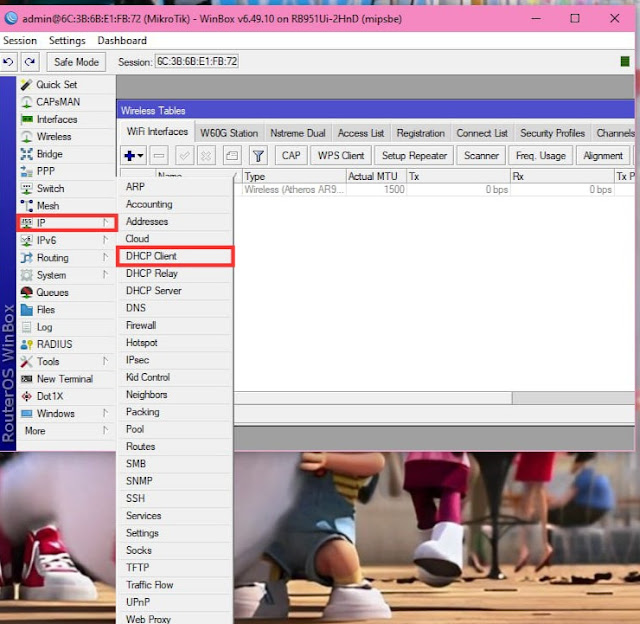

8. Setelah itu kita membuat IP Address. Buat IP Address DHCP pada WLAN 1, caranya :
- Pilih IP > DHCP Client
- Lalu klik tanda (+)
- Pilih Interface WLAN 1, lalu klik Apply.
10. Jika belum, kita aktifkan terlebih dahulu WLAN 1 dan melakukan setting WLAN pada Wirelessnya.
- Cara mengaktifkan Wireless, klik WLAN 1 > kita klik tanda centang biru .
- Double klik pada WLAN 1, klik menu Wireless.
- Pada bagian Mode pilih Station Pseudobridge.
- Kemudian klik Advance Mode (untuk memperluas menu).
- Lalu klik Scan.
- Selanjutnya, pilih Start.
- Lalu pilih WiFi terdekat yang akan digunakan.
- Jika dalam melakukan Scanning kita tidak mengetahui password WiFi lawan, maka kita harus membuat Password yang sesuai pada WLAN / Wireless kita.
Caranya :
- Klik Wireless.
- Pilih Security Profiels.
- Lalu double klik Default.
- Pada menu General, pilih :
Keterangan :
- Mode : Dinamic Keys.
- Authentification type : WPA2PSK.
- Lalu kita memasukkan Password yang sesuai dengan WiFi yang akan kita tangkap.
Lalu kita pilih Apply.
- Selanjutnya jika sudah, kembali ke menu Scan, dengan cara pilih Wireless.
- Pilih menu Wireless, kemudian pilih Scan.
- Kemudian pilih Start (untuk mencari WiFi terdekat).
- Lakukan Scanning, lalu pilih SSID WiFi, lalu kita klik Connect.
- Jika sudah masuk ke DHCP Client dengan cara pilih IP > DHCP Client.
- Perhatikan pada DHCP Client, pastikan akan muncul IP Address dalam status bound.
10. Selanjutnya, buat IP Address untuk jaringan LAN pada menu IP Address. Caranya :
- Pilih menu IP > Address.
- Lalu, klik tanda (+).
- Ketika muncul tampilan New Address, masukkan :
Keterangan :
- Address : 192.168.20.1/24.
- Interface : Ether 2.
Lalu klik Apply.
- Lalu kita Copy untuk membuat New Address lagi.
- Lakukan hal yang sama untuk Ether 3, untuk PC ADMIN :
Keterangan :
- Address : 192.168.20.1/24.
- Interface : Ether 3.
- Jika sudah, lihat daftar IP pada menu Address List.
- Buat IP Address pada Laptop. Dengan cara buka control panel, lalu pilih ethernet yang digunakan > properties > Internet Protocol Version 4 (TCP/IPv4) > Use the following IP address > lalu masukkan :
- IP address : 192.168.30.254 ( IP harus satu jaringan dengan IP yang ada pada ether 3, karena kita menggunakan ether 3).
- Subnet mask : 255.255.255.0.
- Default Gateway : 192.168.30.1 (isi dengan IP pada ether 3, karena kita menggunakan port 3).
- Preferend DNS Server : 8.8.8.8.
- Alternate DNS Server : 1.1.1.1.
Lalu pilih OK.
11. Cek koneksi internet pada new terminal. Caranya :
- Klik new terminal.
- Pada terminal, lakukan ping :
- Ketik ping 8.8.8.8 dan pastikan Reply.
- Ketik ping google.com dan pastika Reply.
12. Buat NAT agar User/Client dapat menikmati Internet. Caranya :
- Pilih IP > Firewall.
- Kemudian pilih NAT > Klik tanda (+).
- Ketika muncul tampilan New Nat Rule, pada bagian Chan, pilih srcnat kemudian pilih Apply.
- Kemudian klik Action, lalu pada menu Action pilih Massquarade. Kemudian pilih Apply.
- Test koneksi internet pada CMD dengan cara :
- Ping 8.8.8.8, dan pastikan Reply.
- Selanjutnya, ping google.com pastikan Reply.

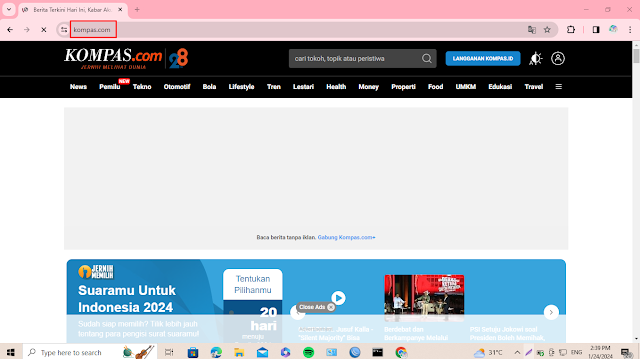

- Buka chrome, lalu cari kompas.com.
- Maka akan muncul tampilan halaman kompas.com.
- Jika sudah selesai praktik jangan lupa reset kembali. Dengan cara :
- Pilih System > Reset Configuration.
- Pilih No Default Configuration.
- Pilih Reset Configuration.
- Lalu, pilih Yes.
H. KESIMPULAN
Teknologi Wireless adalah teknologi yang menghubungkan dua perangkat atau lebih tanpa menggunakan kabel. Fungsi dari Wireless Technology itu sendiri adalah untuk membuat proses berbagi data menjadi lebih mudah dan praktis atau lebih efisien lagi.
I. SARAN
- Patuhi aturan yang ditetapkan.
- Teliti dalam melaksanakan praktik.
- Pahami praktik yang telak dilakukan agar dapat bermanfaat dikemudian hari.
Bekasi, 30 Januari 2024
Guru pengajar
Sumaryo, S.TI
NIP. 19840223 202221 1 006
Anggota Kelompok :
- Riska Aulia Putri.
- Siti Patimah.
- Syakinah Hamda Tuzahro.
- Syakira Naila.
- Tika Putri.
