KONFIGURASI INTERNET PADA RB951 UI-2HND DENGAN MODE DHCP CLIENT PADA WLAN 1

Posted by Anfarasya Shafwatul Makhfi Selasa, 30 Januari 2024 0 comments

Nama Anggota Kelompok :

  1. Anfarasya Shafwatul Makhfi
  2. Rati Ningsih
  3. Salma Nida Asyam
  4. Sarmila Fauziah
  5. Septiana Rahmadani


 A.    TUJUAN

  1. Siswa/i dapat melakukan koneksi jaringan internet
  2. Siawa/i dapat melakukan konfigurasi jaringan wireless dengan mode DHCP Client
  3. Siswa/i dapat melakukan konfigurasi NAT
  4. Siswa/i dapat melakukan koneksi Gateway
  5. Siswa/i dapat mengetahui manfaat konfigurasi internet pada router

B.    TEORI SINGKAT

            Jaringan internet adalah sesuatu yang dibutuhkan untuk mengakses situs, website, atau media sosial. Biasanya, jaringan internet ini berupa sambungan antar jaringan yang berada di seluruh bagian dunia. Untuk memperluas dan membuat internet agar lebih terarah kita membutukan router.
            Router adalah perangkat jaringan komputer yang berfungsi untuk menghubungkan beberapa jaringan komputer agar dapat berkomunikasi dan menerima data internet dari ISP, untuk kemudian didistribusikan ke masing-masing host yang terhubung ke router.  Singkatnya, router adalah perangkat jaringan yang berfungsi untuk mengirimkan data paket antara dua atau lebih jaringan komputer yang berbeda. Router biasanya digunakan untuk menghubungkan jaringan lokal (LAN) ke internet atau jaringan publik lainnya.
      Mikrotik adalah sistem operasi yang berbasis Linux yang digunakan untuk menggunakan komputer sebagai router jaringan. Linux inilah yang merupakan sistem operasi untuk dasar network router. Pada router, komputer pun dapat memiliki berbagai fitur seperti provider warnet, IP Network jaringan dan hotspot. Oleh karenanya, bisa disimpulkan bahwa mikrotik menjadi sistem operasi yang sangat penting karena membantu para pengguna.

C.    ALAT DAN BAHAN

  1. Laptop
  2. Mikrotik routerboard
  3. Kabel UTP
  4. AP router
  5. Switch
  6. WinBox

D.    KESELAMATAN KERJA

  1. Berdo’a sebelum memulai pekerjaan
  2. Mematuhi aturan yang ditetapkan
  3. Disiplin waktu
  4. Suasana harus terbuka dan nyaman
  5. Menggunakan wearpack
  6. Tidak ada hal-hal membahayakan
  7. Memakai alat / bahan dengan sebaik mungkin.

    E.    GAMBAR RANCANGAN TOPOLOGI JARINGAN


F.     LANGKAH DAN GAMBAR KERJA
1.    Siapkan software WinBox, lalu klik WinBox untuk masuk dan memulai konfigurasi.


2.    Pastikan kabel UTP sudah terpasang dan terhubung pada port mikrotik dan LAN komputer/laptop



3.    Pastikan pada tampilan winbox sudah teridentifikasi mac address dan identifikasi mikrotik


4.    Klik pada password mac address pada bagian login admin, tidak perlu diisi alias dikosongkan


5.    Ketika sudah masuk ke sistem sistem, akan tetapi sudah Konfigurasi oleh Orang lain, silahkan reset sistem, dengan cara :
  • masuk pada menu system

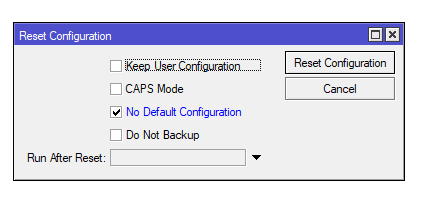

  • kemudian pilih reset configuration maka akan muncul tampilan di bawah ini, lalu pilih No Default Configuration
  • Lalu klik Yes
6.    Tunggu beberapa saat, mikrotik akan login kembali, masukan login dan masukan password lama             dan yang baru lalu konfirmasi, lalu klik change now

7.    Kemudian lakukan konfigurasi sistem, pertama membuat ip address
buat ip address DHCP pada Wlan 1. Dengan cara :
  • Masuk ke menu IP
  • Lalu masuk ke DHCP client
  • klik tanda plus biru
  • lalu pilih interface wlan1
  • klik apply dan OK

8.    Lalu perhatikan koneksi yang terjadi akan muncul IP address dan status nya berubah menjadi bound. jika belum, aktifkan terlebih dahulu wlan1 dan melakukan setting wlan pada wirelessnya


9.    Cara mengaktifkannya :
  • klik menu wireless
  • klik wlan1
  • klik tanda centang biru
  • double klik pada wlan1
  • jika sudah masuk pada menu interface <wlan1> klik menu wireless
  • lalu pilih mode "station pseudobridge"
  • lalu klik menu advanced untuk memperluas menu
  • lalu klik scan...
  • lalu klik start
  • jika sudah di start maka akan muncul tampilan seperti di bawah ini

10.    Jika dalam melakukan scaning tidak mengtahui password wi-fi, maka harus membuat password yang sesuai pada wlan/wireless. caranya :
  • kembali ke menu wireless
  • pilih security profiles
  • klik double pada default
  • kemudian pada mode, pilih dinamic keys
  • pada autentifikasi type beri tanda ceklis pada WPA2PSK
  • lalu masukan password yang sesuai dnegan wi-fi yang akan digunakan untuk di perluas
  • jika sudah klik apply lalu OK


  • jika sudah, kembali pada menu scan lakukan scanning lalu pilih ssid wi-fi, lalu klik connect
  • jika sudah, pehatikan pada DHCP client, pastikan akan muncul ip address dan dalam status bound

11.    Langkah selanjutnya dalah membuat ip address untuk jaringan LAN pada menu ip address. dengan cara :
  • klik menu IP
  • pilih adress
  • klik tanda plus biru
  • address : 192.168.20.1/24
  • interface : ether 2
  • lalu klik apply, lalu OK

  • lakukan hal yang sama untuk ether 3 untuk PC admin
  • address : 192.1682.30.1
  • interface : ether 3
  • lalu apply. dan OK

12.    Selanjutnya cek koneksi internet pada menu new terminal. dnegan cara :
  • klik new terminal
  • ketik ping 8.8.8.8 ,lalu enter
  • ketik google.com , lalu enter
  • pastikan reply (TTL)


13.    Selanjutnya membuat NAT agar user/client dapat menggunakan internet router. Caranya :
  • klik menu IP
  • pilih firewall
  • klik menu NAT
  • klik tanda plus biru
  • pada menu general ubah chain menjadi srcnat
  • klik apply
  • lalu klik menu action
  • pilih masquerade

14.    Koneksikan pada PC admin. Dengan cara :
  • klik win+r
  • ketik ncpa.cpl lalu Ok
  • lalu konfigurasi pada adapter yang di gunakan
  • klik kanan pili properties
  • lalu pilih IPv4 lalu klik properties
  • kemumdian isi Ip yang sesuai dengan settingan router
  • ip address : 192.168.30.254
  • netmask : 255.255.255.0
  • gateway : 192.168.30.1
  • prefered DNS : 8.8.8.8
  • alternated DNS : 1.1.1.1

16.    Saatnya cek koneksi internet pada client
  • CMD : ping 8.8.8.8 dan ping google.com
  • Mencoba buka google chrome, youtube dan webite lainya



17.    Jika sudah selesai direset kembali, silahkan reset sistem, dengan cara :
  • masuk pada menu system
  • kemudian pilih reset configuration maka akan muncul tampilan di bawah ini, lalu pilih No Default Configuration
  • klik yes
  • Tunggu beberapa saat, mikrotik akan login kembali

G.    PENUTUP
  • Kesimpulan
        Router adalah perangkat jaringan komputer yang berfungsi untuk menghubungkan beberapa jaringan komputer agar dapat berkomunikasi dan menerima data internet dari ISP, untuk kemudian didistribusikan ke masing-masing host yang terhubung ke router.
      Mikrotik adalah sistem operasi yang berbasis Linux yang digunakan untuk menggunakan komputer sebagai router jaringan. Linux inilah yang merupakan sistem operasi untuk dasar network router.
        Dengan diadakannya praktek ini siswa/i dapat mengerti cara kerja dan konfigurasi pada router mikrotik RB951 UI-2HND.

  • Saran

1.    Patuhi aturan yang telah ditetapkan

2.    Teliti dalam melaksanakan pembalajaran/praktik

3.    Pahami teori dan praktik agar dapat bermanfaat di kemudian hari.
