 A. TUJUAN

• Siswa dapat memahami jaringan wireless 2,4.
• Siswa dapat melakukan konfigurasi pada service PPPoE, L2TP dan PPTP.
• Siswa dapat menguji jaringan PPPoE, L2TP dan PPTP.

        Point to Point Protocol over Ethernet (PPPoE) adalah salah satu protokol jaringan untuke menghubungkan perangkat ke jaringan internet melalui koneksi broadband seperti DSI atau kabel. protokol ini memungkinkan pengguna untuk mengakses internet dengan menggunakan nama pengguna dan password yang diberikan.

        Layer Two Tunneling Protocol (L2TP) adalah perpanjangan dari Point-to-Point Tunneling Protocol (PPTP) yang digunakan oleh penyedia layanan internet ( ISP ) untuk mengaktifkan jaringan pribadi virtual ( VPN ). Untuk memastikan keamanan dan privasi, L2TP harus bergantung pada protokol enkripsi untuk melewati terowongan.

        PPTP merupakn protokol jaringan yang memungkinkan pengamanan transfer data dari remote client (client yang berada jauh dari server) ke server pribadi perusahaan dengan membuatv sebuah VPN melalui TCP/IP.

5. Cabut kabel UTP dari Laptop, lalu pindahkan ke Port WAN pada Access Point.

6. Ambil kabel UTP dengan tipe straight, lalu sambungkan ke access point dan ujung yang lainnya sambungkan pada port RJ45 yang ada pada laptop.

7. Buka control panel, lalu klik kanan pada Ethernet yang digunakan > Status > Details. Lalu lihat berapa IP Gatewaynya.

8. Buka browser, lalu cari IP Gateway tersebut. Setelah itu, login dengan memasukkan Username dan     Pasword yang berada pada label (ada di belakang access point).

9. Pada bagian ini, pilih Exit.

10. Pilih menu Network, kemudian pilih menu WAN. Pada Connection Type, pilih PPPoE, lalu masukkan Username dan Password PPPoE yang telah dibuat kemudian pilih Save.

11. Masuk ke menu LAN, lalu ubah IP Addressnya sesuai dengan ketentuan (202.100.absen.1), kemudian pilih Save.

12. Maka System akan mereboot, lalu pilih OK.

Tunggu hingga proses reboot selesai.

13. Buka control panel, klik kanan pada Ehternet yang digunakan > details > status. Bisa dilihat bahwa IP Gatewaynya berubah.

14. Buka browser, lalu cari IP Gateway. Kemudian login dengan memasukkan Username dan Password.

15. Pilih menu Wireless, lalu pilih Basic Settings. Ubah Wireless Network Name sesuai dengan ketentuan (nama peserta). Setelah itu ubah Channel Width menjadi 20MHz, kemudian pilih Save.

16. Masuk pilih menu Wireless, lalu pilih Wireless Security. Pada bagian Wireless Password, isi password sesuai dengan ketentuan (nama peserta123).

17. Selanjutnya, pilih menu DHCP. Kemudian pilih DHCP Settings. Lalu buat range IP yang akan didapatkan oleh client.

18. Untuk melihat apakah kita sudah terhubung atau belem denagn user PPPoE kita, pilih menu Status.

19. Bukti pada server bahwa user PPPoE kita sudah terhubung.

20. Maka kita dapat mengkoneksikan perangkat lain (HP) ke WIFI yang telah kita buat. Jika ada tulisan Terhubung, maka kita sudah mendapatkan koneksi internet.

Kita juga sudah mendapatkan IP.

21. Untuk melakukan pengujian, kita dapat membuka google.

22. Kedua, untuk melakukan konfigurasi L2TP, masuk ke menu Network, lalu pilih WAN. Pada Connection Type, pilih L2TP lalu masukkan Username dan Password yang telah kita buat. Tidak lupa, masukkan juga IP WAN.

Setelah kita Save, maka kita akan mendapatkan IP secara otomatis.

23. Bukti pada server bahwa user L2TP kita sudah terhubung.

24. Kita dapat mengkoneksikan perangkat lain (HP) ke WIFI yang telah kita buat. Jika sudah ada tulisan Terhubung, maka kita sudah mendapatkan koneksi internet.

Maka kita (client) sudah mendapatkan IP.

25. Untuk menguji koneksi internet, kita dapat membuka Google.

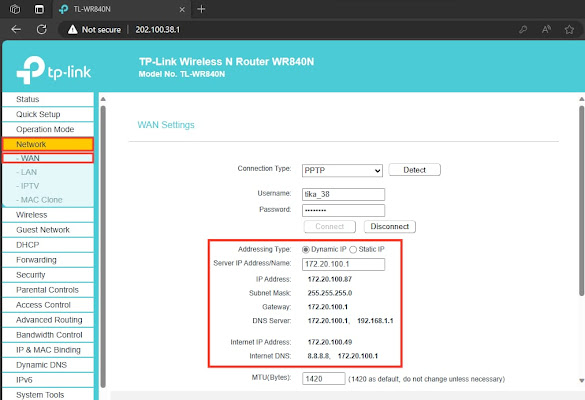

26. Selanjutnya, untuk melakukan konfigurasi PPTP, masuk ke menu WAN. Pada Connection Type, pilih PPTP lalu masukkan Username dan Password yang telah dibuat. Masukkan juga WAN, lalu pilih Save.

Setelah kita Save, maka secara otomastis kita akan mendapatkan IP.

27. Bukti pada server bahwa user PPTP kita sudah terhubung.

28. Kita dapat mengkoneksikan perangkat lain (HP) ke WIFI yang telah kita buat. Jika sudah ada tulisan Terhubung, maka kita sudah mendapatkan koneksi internet.

Maka kita (client) sudah mendapatkan IP.

29. Untuk melakukan pengujian, kita dapat membuka google.
