 A. TUJUAN

• Siswa dapat memahami jaringan wireless 2,4
• Siswa dapat melakukan konfigurasi pada service PPPoE, L2TP, dan PPTP
• Siswa dapat menguji jaringan PPPoE, L2TP, dan PPTP

B. TEORI SINGKAT

1. PPPoE

Point-to-Point Protocol over Ethernet (PPPoE) merupakan sebuah protokol jaringan untuk menghubungkan perangkat ke jaringan internet melalui koneksi broadband seperti DSL atau kabel. Protokol ini memungkinkan pengguna untuk mengakses internet dengan menggunakan username dan password yang diberikan oleh penyedia layanan internet.

2. L2TP

L2TP atau Layer 2 Tunneling Protocol adalah protokol tunneling yang sering dikombinasikan dengan protokol keamanan lain seperti IPSec untuk membuat koneksi VPN yang sangat aman. L2TP menghasilkan tunnel antara dua titik koneksi. L2TP dan protokol IPSec mengenkripsi data serta memelihara komunikasi yang aman antara tunnel.

3. PPTP

PPTP (Point to Point Tunneling Protocol)  Merupakan sebuah metode untuk mengimplementasikan Jaringan Virtual. PTP merupakan protokol jaringan yang memungkinkan pengamanan transfer data dari remote client (client yang berada jauh dari server) ke server pribadi perusahaan dengan membuat sebuah VPN melalui TCP/IP. Protokol ini dikembangkan oleh Microsoft dan Cisco. Teknologi jaringan PPTP merupakan pengembangan dari remote access Point-to-Point protocol yang dikeluarkan oleh Internet Engineering Task Force (IETF).

C. TOPOLOGI JARINGAN

D. LANGKAH KERJA DAN GAMBAR KERJA

1. Langkah pertama yaitu kita membuat username di Winbox. Dan ini adalah tampilan awal pada saat kita membuka Winbox.

2. Selanjutnya yaitu kita membuat 3 username dengan service PPPoE, PPTP, danL2TP.

Keterangan :

• Pada bagian Name tulis nama kita “riska_27” (27 disini adalah no absen)
• Pada bagian Password isi 00000000
• Pada bagian Service isi PPPoE terlebih dahulu
• Pada bagian Profile isi “Home-2Mbps”
• Pada bagian Local Address isi Ip Addres dari Server yaitu “172.20.100.1”
• Jika sudah klik “Apply” dan “Copy” untuk membuat Service PPTP dan L2TP

3. Dan ini adalah tampilan setelah kita selesai membuat Username.

4. Selanjutnya kita ke Control Panel. Klik kanan pada bagian “Ethernet” dan pilih “Status”, lalu klik “Details”. Dan ini adalah tampilannya.

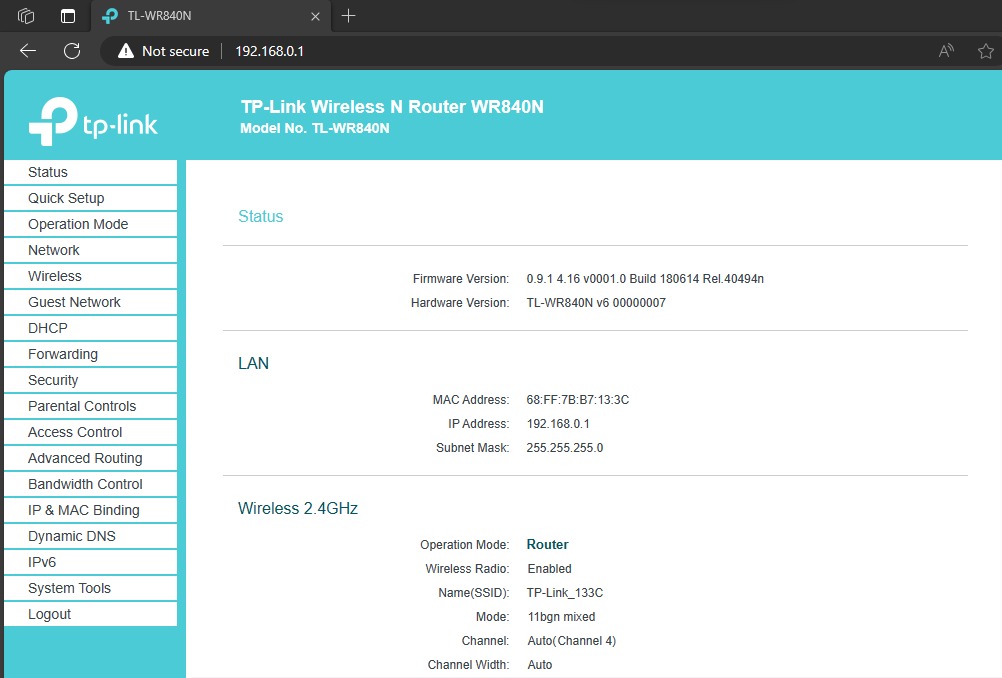

5. Lalu kita ke Chrome dengan mengetik “Ip Address 192.168.0.1”, dan ini adalah tampilannya.

6. Selanjutnya yaitu kita kebagian “Network” dan ke “WAN”.

Keterangan :

• Pada bagian Connection Type pilih “PPPoE”
• Pada bagian PPP Username isi dengan “riska_27”
• Pada bagian PPP Password masukkan password “00000000”
• Pada bagian Confirm Password isi Kembali password kita untuk mengkonfirmasi.
• Jika sudah, klik “Save” dibagian paling bawah

7. Setelah itu kita ke bagian “LAN”.

Keterangan :

• Pada bagian IP Address isi dengan IP Address “198.50.27.1”
• Pada bagian Subnet Mask isi dengan subnet mask “255.255.255.0”
• Jika sudah klik “Save”.

8. Selanjutnya akan ada notifikasi seperti dibawah ini, ini tandanya yaitu kita mengganti dengan IP Address kita. Langsung saja kita klik “Ok”.

9. Setelah itu akan me rebooting, kita tunggu sampai selesai 100%.

10. Selanjutnya akan menampilkan IP Address kita, lalu kita mengisi Username dan Password dengan “Admin-Admin”.

11. Lalu kita ke bagian “Wireless”, dan masuk ke “Basic Setting”.

Keterangan :

• Pada bagian Wireless Network Name isi dengan nama “riska”, ini untuk nama wifi kita.
• Pada bagian Channel Width isi dengan “20MHz”
• Lalu kita klik pada bagian “Save”

12. Selanjutnya kita masusk ke bagian “Wireless Security”.

Keterangan :

• Pada bagian Wireless Password masukkan password “riska123” untuk wifi kita
• Lalu klik “Save” pada bagian paling bawah

13. Setelah itu kita uji coba internet wifi melalui Handphone.

14. Lalu kita Kembali lagi ke “Network” dan “WAN”.

Keterangan :

• Pada bagian Connection Type pilih “PPTP”
• Pada bagian PPP Username isi dengan “riska_27”
• Pada bagian PPP Password masukkan password “00000000”
• Pada bagian Server IP Address/Name isi dengan IP Server “172.20.100.1”
• Jika sudah, klik “Save” dibagian paling bawah

15. Setelah itu kita uji coba internet wifi melalui Handphone.

16. Selanjutnya kita Kembali lagi ke “Network” dan “WAN”.

Keterangan :

• Pada bagian Connection Type pilih “L2TP”
• Pada bagian PPP Username isi dengan “riska_27”
• Pada bagian PPP Password masukkan password “00000000”
• Pada bagian Server IP Address/Name isi dengan IP Server “172.20.100.1”
• Jika sudah, klik “Save” dibagian paling bawah

17. Setelah itu kita uji coba internet wifi melalui Handphone.

18. Setelah itu kita ke bagian “System Tools” dan masuk ke “Factory Defaults”, lalu kita klik “Restore” untuk mereboot.

19. Selanjutnya akan ada tampilan seperti gambar dibawah ini, kita klik “Ok".

20. Setelah itu akan me rebooting, kita tunggu sampai selesai 100%.

E. KESIMPULAN

• PPPoE adalah protokol yang andal dan efisien untuk membuat koneksi Internet melalui Ethernet, yang banyak digunakan oleh penyedia dan pengguna rumahan. Dengan proses pengaturan yang sederhana dan fitur keamanan yang kuat, PPPoE adalah pilihan populer untuk akses internet.
• Layer 2 Tunneling Protocol (L2TP) adalah protocol tunneling yang digunakan untuk mendukung Virtual Private Network.
• PPTP merupakan protokol jaringan yang memungkinkan pengamanan transfer data remote klien ke server pribadi perusahaan dengan membuat sebuah VPN melalui TCP/IP.

1. Patuhi aturan yang ditetapkan
2. Teliti dalam melaksanakan praktik

Bekasi, 3 Desember 2023

Nama : Riska Aulia Putri

Kelas : XI TKJ 3

Mata Pelajaran : AIJ
