TUJUAN

1. Melakukan koneksi jaringan internet

2. Melakukan konfigurasi jaringan wireless dengan mode DHCP Client

3. Melakukan konfigurasi NAT

4. Melakukan koneksi gateway

TEORI SINGKAT

Wireless adalah teknologi komunikasi nirkabel yang memungkinkan pengiriman data tanpa kabel fisik. Dengan menggunakan gelombang radio, inframerah, atau gelombang elektromagnetik lainnya, perangkat elektronik seperti komputer, laptop, smartphone, dan perangkat IoT dapat terhubung ke jaringan tanpa ketergantungan pada kabel.

Mikrotik merupakan sistem operasi berupa perangkat lunak yang digunakan untuk menjadikan komputer menjadi router jaringan.

ALAT DAN BAHAN

1. MikroTik RB
2. Switch
3. AP Router
4. Kabel UTP
5. Adapter
6. PC/Laptop

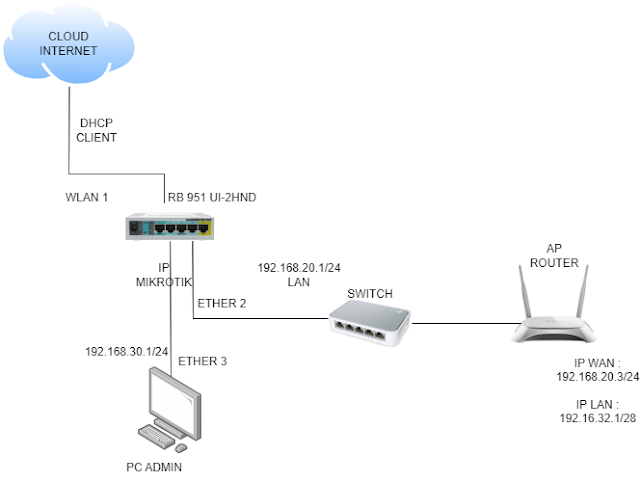

TOPOLOGI

LANGKAH KERJA DAN GAMBAR KERJA

1. Siapkan winbox dan buka aplikasi winbox, lalu pastikan UTP sudah tersambung pada port mikrotik dan LAN komputer.

2. Bersihkan pada tampilan winbox yang teridentifikasi, MAC address ,dan identitas mikrotik. Klik pada MAC address pada bagian login, admin.

4. Lakukan konfigurasi sistem. Buat IP address dhcp pada WLAN 1 dengan cara, klik IP > dhcp client > klik tanda (+) > pilih interfaces Wlan 1 > apply.

klik wlan 1 > klik tanda centang biru > double klik pada wlan 1 > klik menu wireless > station pseudobridge

mode: station pseudobridge

klik advanced mode > klik scan > start

 {*note: jika dalam melakukan scanning kita tidak mengatasi password wifi maka kita harus membuat password yang sesuai pada wlan/wireless kita}

dengan cara: klik wireless > pilih security profiles > double klik default

mode: dinamic keys


                 autentifikasi type: WPA2PSK

Lalu masukkan password yang sesuai dengan wifi yang akan kita tangkap.

Jika sudah kembali ke menu scan lakukan 'connect', lalu pilih SSID wifi, lalu klik connect

Jika sudah perhatikan pada dhcp client

{*note: pastikan akan muncul ip address dalam status (bound)}

8. buat IP address pada menu Ip address dengan cara :

klik IP untuk jaringan LAN > address > klik tanda (+) > address 192.168.30.1/24 > Interfaces Ethernet 2 > Apply > OK

         [*note: lakukan hal yang sama untuk ethernet 3 untuk PC admin address 192.168.30.1/24 > interfaces ethernet 3 >lalu apply

jika sudah, lihat daftar IP address yang muncul, pastikan IP address dan interfaces sudah benar

9. Cek koneksi internet pada new terminal dengan cara:

      Klik New terminal > ping 8.8.8.8 >ketik google.com > pastikan reply

10. Buat Nat agar user/client dapat menikmati internet router dengan cara:

      IP address > firewall >NAT > klik tanda (+) > chain srcnat > action massquarde

11. Koneksikan ke switch atau bisa langsung ke AP Outdoor atau juga ke AP router di sisi client

12. Koneksi pada PC admin dengan cara:

       IP address 192.168.30.254 > netmask 255.255.255.0 > gateway 192.168.30.1 > prefered DNS 8.8.8.8 > alternated DNS 1.1.1.1

13. Tes koneksi internet pada :

        CMD > ping 8.8.8.8 > ping google chrome, YouTube, dan kompas.

KONFIGURASI ACCESS POINT OUTDOOR PADA TP-Link TL-WA5210G

TOPOLOGI ACCES POINT

AP TP-Link akan meminta koneksi ke ISP, dengan cara kabel UTP dari ISP disambungkan ke POE INJEKTOR port POE, dan sambungkan kabel UTP antara port LAN ke port RJ45 pada laptop, lalu di setting melalui laptop anda.

Setelah AP TP-Link mendapatkan koneksi dari ISP, selanjutnya setting AP TOTOLINK sebagai client dari AP TP-Link, hingga mendapatkan koneksi internet, dengan cara sambungkan kabel UTP antara laptop dan AP TOTOLINK menggunakan POE INJEKTOR pada port LAN.

Berikut langkah kerja beserta gambar untuk lebih jelasnya.

LANGKAH - LANGKAH

1. Buatlah IP address pada computer anda dengan IP address 192.168.1.253/24



2. Lakukan ping ke IP address (192.168.1.254) pada TP-Link melalui command prompt, pastikan ada pesan reply 192.168.1.254



3. Jika sudah masuk ke browser dan ketikan alamat IP 192.168.1.254



4. Jika sudah masuk ke tampilan TP-Link, klik menu operation mode pilih opsi AP



5. Klik menu network, biarkan IP address secara default (192.168.1.254). Gateway dibiarkan kosong (0.0.0.0)



6. Klik wireless, lalu pilih region (United States). Setting SSID, disini saya beri nama (kelompok jesica). Untuk channel pilih automatic. Power pilih opsi yg paling besar dBm nya, yaitu 27 dBm. Dan pilih mode yang 54 Mbps. Jika sudah klik save.



7. Selanjutnya, buatlah password untuk keamanan wireless pada menu wireless security. Pilih WEP, untuk mode WEP Key Format, pilih yang ASCII, dan masukan password pada kolom Key 1. Jangan lupa untuk simpan.





8. Cek status koneksi






B. LANGKAH-LANGKAH KONFIGURASI AP TOTOLINK SEBAGAI CLIENT

1. Buat IP address pada laptop yang sesuai (sejalur) dengan totolink. IP laptop 192.168.1.253



2. Lakukan ping untuk mengecek koneksi ke AP totolink. Pastikan terkoneksi



3. Ketikan di browser 192.168.1.1 Masukan user admin, Password: admin , Klik Login



4. Klik operation mode, klik client, klik next, klik wifi scan



5. Klik select pada nama wifi (kelompok jesica). System akan meminta memasukan Password klik OK, ketikan Password pada bagian encryption key ( password : 12345 ). Pilih mode ASCII (5 characters), klik finished.



6. Jika sudah, klik status pastikan SSID nya sesuai dengan AP TP-Link, status connected



7. Lakukan ping di CMD 192.168.1.1, ping juga 192.168.1.254 AP TP-Link outdoor.


KONFIGURASI ACCES POINT PADA

TUJUAN

1. Siswa dapat memahami jaringan wireless 2,4
2. Siswa dapat melakukan konfigurasi pada service PPPoE, L2TP, PPTP
3. Siswa dapat menguji jaringan PPPoE, L2TP, PPTP

TEORI SINGKAT

1. PPPoE

PPPoE (Point-to-Point Protocol over Ethernet) adalah protokol jaringan untuk mengenkapsulasi Point-to-Point Protocol (PPP) frame dalam frame Ethernet. Pengembang PPPoE adalah UUNET, Redback Network yang sekarang dikenal dengan Ericsson. Serta dikembangkan oleh RouterWare yang saat ini dikenal dengan Wind River System di tahun 2000 an. Barulah PPPoE menjadi terkenal di beberapa tahun berikutnya.

2. L2TP

L2TP (Layer 2 Tunneling Protocol) adalah protokol tunneling yang sering dikombinasikan dengan protokol keamanan lain seperti IPSec untuk membuat koneksi VPN yang sangat aman.

3. PPTP

PPTP (Point-toPoint Tunneling Protocol) merupakan protocol jaringan yang memungkingkan pengamanan transfer data dari remote client (client yang berada jauh dari server) ke server pribadi perusahaan dengan membuat sebuah VPN melalui TCP/IP.

TOPOLOGI JARINGAN

LANGKAH DAN GAMBAR KERJA

Sebelum memulai konfigurasi jaringan wireless, buatlah terlebih dahulu user pada router MikroTik, kita dapat me-remote nya melalui aplikasi winbox64. Setelah itu sambungkan kabel internet dari switch ke laptop, dan login ke router MikroTik nya.

LANGKAH DAN GAMBAR KERJA

1. Sebelum memulai konfigurasi jaringan wireless, buatlah terlebih dahulu user pada router MikroTik, kita dapat me-remote nya melalui aplikasi winbox64. Setelah itu sambungkan kabel internet dari switch ke laptop, dan login ke router MikroTik nya.
2. Jika sudah login, klik menu PPP, lalu ke menu Secret, dan klik + untuk membuat user baru. Kita buat 3 user dengan mode yg berbeda, PPPoE, PPTP, dan L2TP.

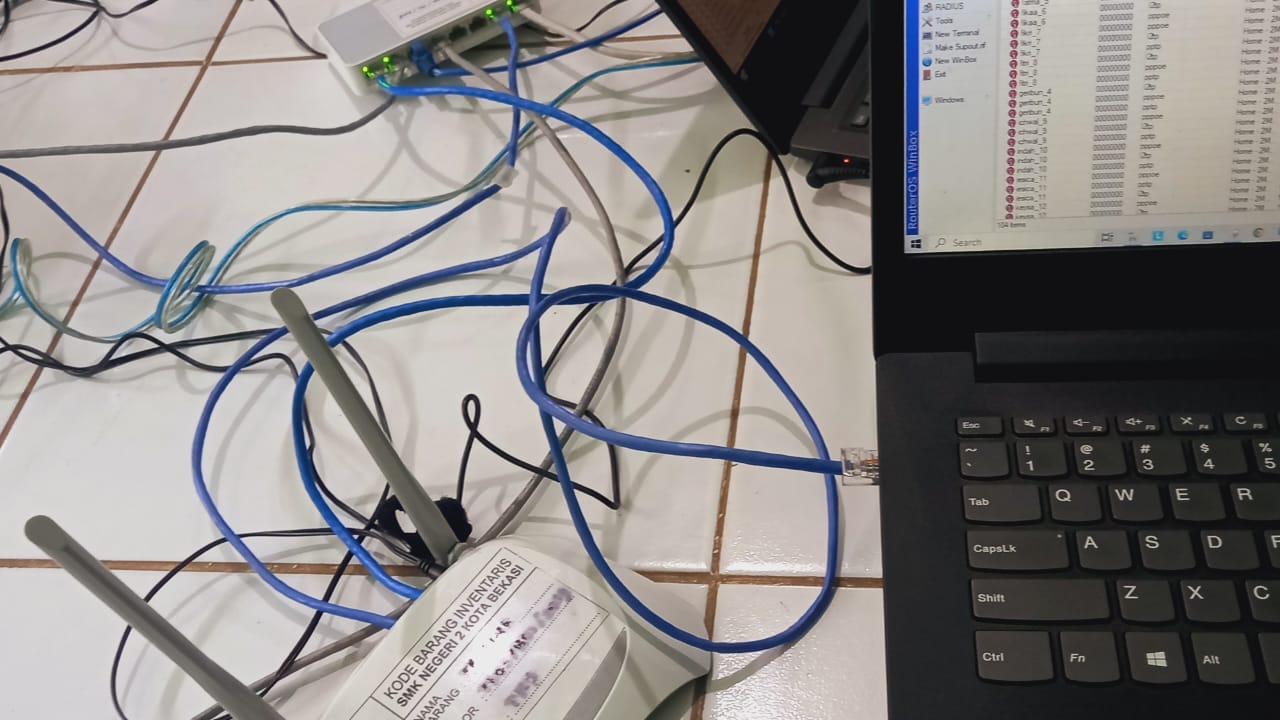

3. Setelah membuat user, sambungkan port WAN pada AP router ke switch dan sambungkan port LAN pada AP router ke laptop, pastikan switch menyambung ke router MikroTik.

4. Pastikan perangkat laptop sudah mendapatkan IP default dari AP router. Bisa di cek pada Control Panel.





5. Login ke admin AP router dengan mengetik alamat IP pada AP router (di search engine). Masukan user dan password untuk login admin AP router.





6. Masuk ke menu network dan klik opsi WAN, lalu pilih mode PPPoE. Masukan user dan password yg sudah dibuat di winbox64. Jika sudah, klik Save lalu Detect, dan tunggu hingga berhasil tersambung.




7. Berikut tampilannya jika sudah mendapatkan IP WAN.

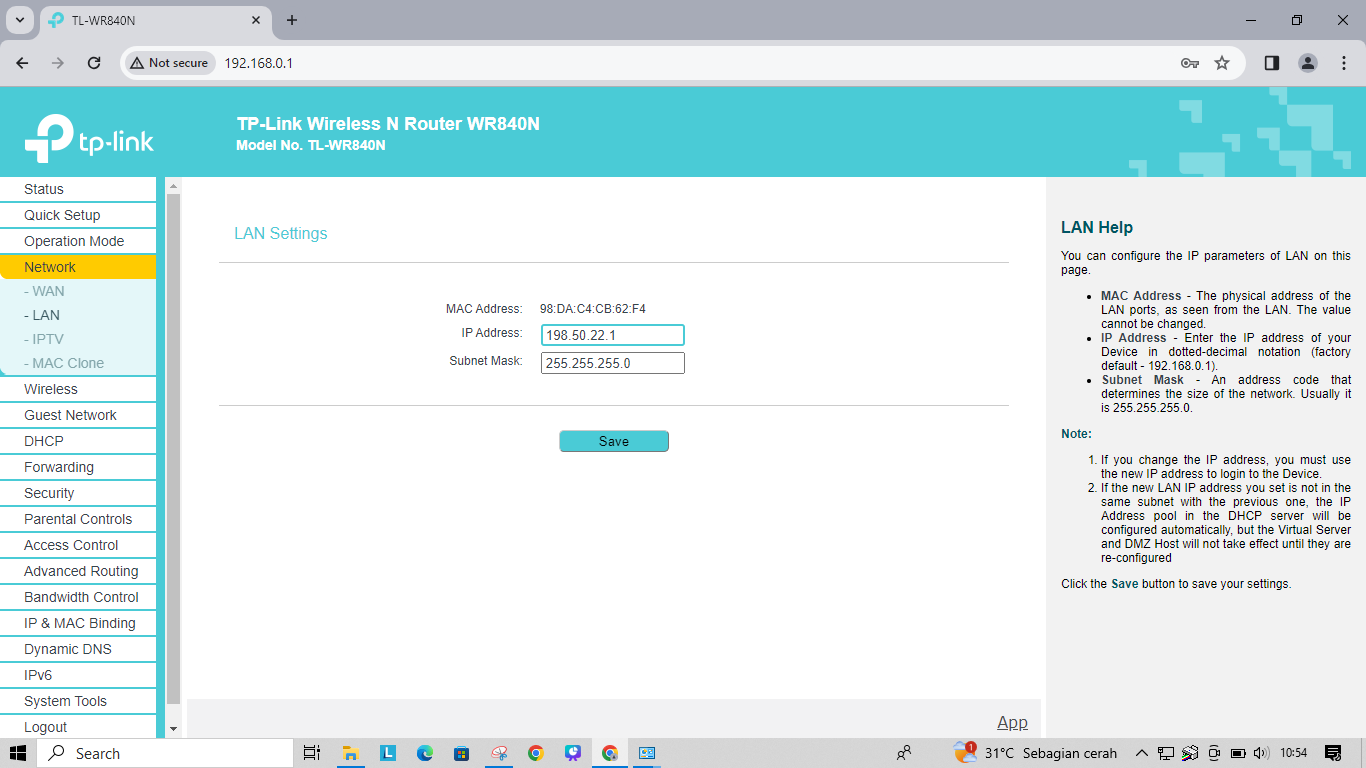

8. Selanjutnya, masuk ke opsi LAN, lalu masukan IP untuk client, disini saya menggunakan IP Address 198.50.22.1, jika sudah klik Save.


9. Masuk ke menu DHCP, lalu klik opsi DHCP Settings. Masukan IP Address yang akan dipakai client dan didapatkan secara otomatis oleh client.

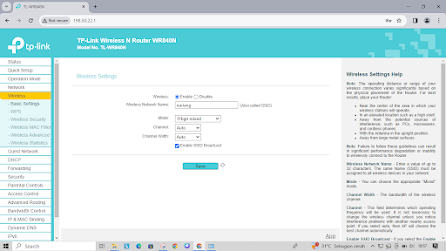

10. Selanjutnya, masuk ke menu Wireless, dan klik opsi Basic Settings lalu setting SSID yang akan digunakan oleh client, disini SSID saya "nariang", lalu klik Save untuk menyimpan.





11. Untuk memberi password (keamanan) akses Wi-Fi, maka masuk ke opsi Wireless Security, dan setting password nya.


12. Berikut laporan bahwa jaringan wireless PPPoE, sudah dapat diakses dan mendapatkan internet.


13. Selanjutnya, untuk mode L2TP kita bisa masuk ke menu  Network,  lalu pilih opsi WAN, setelah itu pilih mode L2TP. Masukan user, password dan alamat IP pada server pada winbox64. Jika sudah selesai menyetting IP WAN, klik Save dan Detect untuk menyimpan.







14. Lakukan konfigurasi SSID yang sama pada langkah sebelumnya. Berikut tampilan jika sudah mendapatkan IP WAN mode L2TP.
15. Berikut laporan bahwa jaringan wireless L2TP, sudah dapat diakses dan mendapatkan internet.


16. Selanjutnya, kita akan mencoba mode PPTP. Untuk menyetting mode ini, langkah nya sama seperti mode sebelumnya. Masuk ke menu Network, klik opsi WAN, masukan user, password dan IP Server yg sudah dibuat di winbox64 seperti dibawah ini. Jika sudahklik Save dan Detect untuk menyimpan.

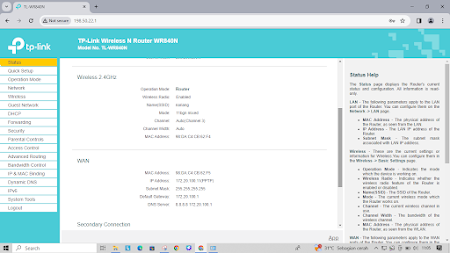

17. Berikut ini, jika sudah mendapatkan IP WAN mode PPTP.





18. Lakukan test jaringan pada handphone atau perangkat client kalian.



PENUTUP

   Kesimpulan : Teknologi wireless adalah teknologi yang menghubungkan dua perangkat atau lebih tanpa menggunakan kabel. Fungsi wireless teknologi itu sendiri adalah untuk membuat proses berbagi data menjadi lebih mudah dan praktis.



    Saran :

1.     Patuhi aturan yang di tetapkan
2.     Teliti dalam melaksanakan praktik
3.     Pahami praktik agar dapat bermanfaat di kemudian hari
