NAMA ANGGOTA KELOMPOK :

      I.            TUJUAN PEMBELAJARAN

•  Siswa/I Dapat Merancang Topologi Jaringan Access Point Outdoor
•  Siswa/I Dapat Melakukan Konfigurasi Access Point Outdoor
• Siswa/I Dapat Melalukan Point To Point Jaringan  Access Point Outdoor
• Siswa/I Dapat Melakukan Tes Hasil Konfigurasi
• Siswa/I Dapat Melakukan Koneksi Jaringan Internet
•  Siswa/I Dapat Melakukan Konfigurasi Jaringan Wireless Dengan Mode Dhcp Client
• Siswa/I Dapat Melalukan Konfigurasi NAT
• Siswa/I Dapat Melakukan Koneksi Gateway
• Siswa/i Dapat Mengetahui Konfigurasi Jaringan Wireless
• Siswa/i Dapat Merancang Jaringan Wireless
• Siswa/i Dapat Mengetahui Vendor Wireless

   II.            TEORI SINGKAT

                        Access point outdoor adalah perangkat jaringan yang diperlukan untuk penempatan diluar ruangan. AP jenis ini umumnya memiliki jangkauan sinyal yang cukup luas serta dapat meminimalkan gangguan frekuensi kerena diletakkan di luar ruangan. Access point outdoor ini biasanya diletakkan disudut atau dibagian atas ruangan dan tidak terhalang oleh sekat,dengan tujuannya agar jangkauan sinyal dapat tersebar merata keseluruhan ruangan. Wireless adalah teknologi komunikasi yang memungkinkan pengiriman data tanpa kabel fisik. berbeda dengan jaringan berkabel (wired network) jaringan ini tidak menggunakan kabel untuk bertukar informasi / data dengan komputer lain melainkan menggunakan gelombang elektromagnetik untuk mengirimkan sinyal informasi / data antar komputer satu dengan komputer lainnya. Dhcp client adalah perangkat yang menggunakan protokol Dhcp untuk memperoleh konfigurasi jaringan secara otomatis. Wireless router adalah sebuah alat yang memiliki fungsi untuk meneruskan paketpaket dari sebuah network ke network lainnya baik itu sebuah jaringan LAN ke LAN atau LAN ke WAN, sehingga dapat berhubungan dengan host yang memiliki jaringan berbeda. Port pada Wireless Router biasanya memiliki 1 buah port WAN yang dihubungkan ke modem untuk akses internet dan 4 port LAN yang dihubungkan ke lokal network dan wireless router dikonfigurasi sebagai gateway dan memiliki fitur DHCP Server.

III.            ALAT DAN BAHAN

A.  Alat

• 1 komputer/laptop
• Access Point Outdoor TP-LINK
• Acces Point Outdoo TOTO-LINK
• POE ( Power Over Ethernet )
• AP Router
• Barel RJ45
• Mikrotik

B.  Bahan

• 2 konektor RJ45
• Kabel UTP

IV.            KESELAMATAN KERJA

§  Menggunakan peralatan sesuai dengan fungsinya.

§  Berdoa sebelum mengerjakan sesuatu.

§  Tidak ada barang diatas meja seperti air, makanan, dll.

§  Bekerja sesuai dengan cara kerja atau petunjuk yang telah  ditentukan.

   V.            SKETSA GAMBAR KONFIGURASI ACCESS POINT OUTDOOR TP-LINK & TOTO-LINK

VI.            LANGKAH – LANGKAH KERJA

1. Langkah pertama siapkan alat dan bahan yang digunakan.

• Winbox64



•  Sambungkan kabel UTP pada port mikrotik dan lan komputer.

2. Setelah itu klik "Winbox"

• Pastikan kabel UTP sudah tersambung pada port mikrotik dan lan komputer
• Pastikan pada tampilan winbox sudah teridentifikasi mac address dan identitas mikrotik

Jika sudah di klik tampilannya akan seperti ini lalu klik mac address pada bagian login

•  Admin
•  Password

Jika sudah klik connect





3. Selanjutnya ketika sudah masuk ke sistem, akan tetapi sudah dikonfigurasikan orang lain, silahkan reset sistem terlebih dahulu. Reset sistem pada mikrotik.

• Klik pada bagian "System"
• Lalu klik pada bagian "Reset Configuration"
• Pilih pada bagian "No Default Configuration"
• Lalu klik "yes"

4. Jika sudah masukan kembali ke tampilan awal, klik tampilannya akan seperti ini lalu klik mac address pada bagian login

•  Admin
•  Password (Dikosongkan karena sudah kita reset sebelumnya)

5. Selanjutnya buat "New Password" lalu lakukan konfigurasi sistem. Buat IP Addsress dhcp wlan

• Klik pada bagian "IP"
• Klik pada bagian "Dhcp client"
• Lalu klik "tanda plus"



6. Selanjutnya jika sudah pilih "Interface wlan1" lalu klik "Apply"

7. Selanjutnya perhatikan

• Koneksi yang terjadi, akan muncul IP Address dan notifikasi bound
• Jika belum, kita aktifkan terlebih dahulu wlan1 dan melakukan setting wlan pada wirelessnya

Jika belum terkoneksi tampiilannya akan seperti ini.

8. Selanjutnya aktifkan wireless

• Klik pada bagian "wlan1"
• Klik pada "tanda centang biru"
• Lalu double klik pada bagian "wlan1"

9. Kemudian klik menu "Wireless"

• Pilih mode : "station pseuodobridge"
• Klik pada bagian "advanced mode" (ini berguna untuk memperluas menu)
• Lalu klik scan lalu start

10. Selanjutnya jika dalam melakukan scanning tidak mengetahui wifi password maka kita harus membuat password yang sesuai pada wlan1.

• Klik pada bagian "wireless"
• Lalu pilih "Scurity profile"
• Pada bagian "autentifikasi type" di klik semuanya
• Lalu masukan password yang sesuai dengan wifi yang akan ditangkap

11. Selanjutnya jika sudah, kembali ke menu scan lalu lakukan scanning

• Pilih "ssid wifi"
• lalu klik "connect"

Jika sudah perhatikan pada dhcp client

• Pastikan akan muncul IP Address dalam status bound

12.  Selanjutnya buat IP Address pada menu "IP Address" untuk jaringan lan

• Klik pada menu "IP Address"
• Klik tanda "+
• Address "192.168.20.1 /24
• Interface "Ether2"

Jika sudah klik "apply" lalu "ok"

Jika sudah tampilannya akan seperti ini





13. Selanjutnya membuat ether3

• Address "192.168.30.1"
• Interface "ether3"
• Lalu "apply" lalu "ok"

14.  Kemudian buat NAT user / client dapat menikmati internet router koneksikan ke switch atau bisa langsung AP Router outdoor atau juga ke AP outdoor  di sisi client

• Klik bagian "IP"
• Klik "firewall"
• Klik "NAT
• Lalu klik tanda +
• Pada bagian "chain" diisi "srcnat"

• Pada bagian "action" pilih "masquerade"

15. Selanjutnya cek koneksi pada menu "terminal"

• Klik pada bagian "new terminal"
• Lalu ketik "8.8.8.8"
• lalu ketik "Google.com"
• Pastikan "reply"

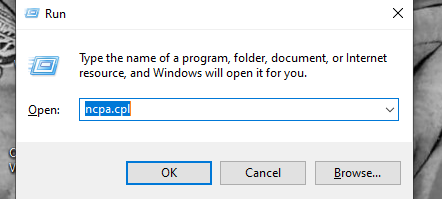

15. Selanjutnya koneksikanpada pc admin. Buka  "NCPA.CPL"

• Ip Address diisi dengan 192.168.30.254
• Netmask diisi dengan 255.255.255.0
• Gateway diisi dengan 192.168.30.1
• Prefered dns diisi dengan 8.8.8.8
• Atternated dns diisi dengan 1.1.1.1

16. Selanjutnya tes koneksi internet pada Command Prompt (cmd)

• Ketikan "ping 8.8.8.8"
• Ketikan "ping google.com"

17. Selanjutnya kita coba internet bisa dengan membuka

• Google Chrome
• Youtube

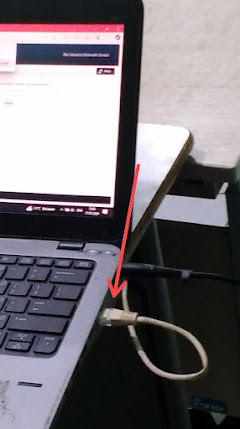

18. Siapkan alat dan bahan yang diperlukan. lalu sambungkan kabel

• Kabel 1

•  Kabel 2

 19. Selanjutnya buat ip address pada komputer

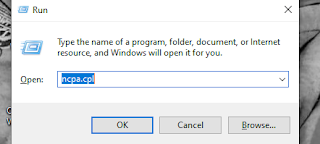

• Klik Windows+R kemudian ketikan "ncpa.cpl" dan enter.

• Selanjutnya klik kanan pada "Ethernet" dan klik status.

• Selanjutnya klik "Properties".

• Selanjutnya klik "Internet Protocol Version 4 (TCP/IPv4)" lalu klik "Properties".

• Selanjutnya klik "Use the following IP address" lalu isi IP address dan Subnet masknya seperti gambar di bawah ini. Jika sudah klik "OK".



 20. Lakukan ping ke access point melalui cmd

• Masuk ke cmd kemudian ping IP Komputer, masukan perintah "ping 192.168.1.253"

 Pastikan ada pesan "Reply"  192.168.1. 254

• Pada bagian "ragion" : "united states" lalu klik  login

22. Kemudian setelah berhasil masuk, klik "Operations Mode" lalu pilih "AP" kemudian klik "save"



• Setelah klik "save" akan muncul tampilan seperti ini, tunggu sampai proses loading selesai.



23. Kemudian klik pada bagian  "Network"

• Pada bagian "IP Address" diisi dengan "192.168.1.254"

•  Pada bagian "Subnet mask" diisi sesuai dengan kebutuhan

•  Pada bagian "Gateway" diisi dengan "0000"

jika sudah, lalu klik "save"



• Setelah klik "save" akan muncul tampilan seperti ini, tunggu sampai proses loading selesai.





24. Kemudian klik wireless

• Pada bagian "Region"  pilih "United States",

• Pada bagian "SSID" "disesuaikan" (KELOMPOK IKU IKU"

• Pada bagian Chanel pilih  (outomatic)

• Pada bagian "Power" pilih "27 dBm"

• Pada Bagian "Mode" pilih  "54 mbps"

 jika sudah selesai klik save

• Setelah klik "save" akan muncul tampilan seperti ini, tunggu sampai proses loading selesai.



25. Kemudian masukan "Password"

• Pada bagian  "WEP Key format" pilih "Ascii"

• Pada bagian "key 1" masukan "kata sandi (12345)"

Jika sudah klik "save"

26. Setelah itu klik pada bagian "Status"

• Cek  secara teliti agar sesuai dengan yang dikonfigurasikan



27. Sambungkan kabel

• Kabel 1

• Kabel 2



28. Selanjutnya buat IP address pada laptop yang sesuai (sejalur) dengan AP toto link, Jika IP Sebelumnya udah sesuai berarti tidak perlu diganti, jika belum maka masukan perintah berikut ini:

• Klik Windows+R kemudian ketikan "ncpa.cpl" dan enter.

• Selanjutnya klik kanan pada "Ethernet" dan klik status.

• Selanjutnya klik "Properties".
• Selanjutnya klik "Internet Protocol Version 4 (TCP/IPv4)" lalu klik "Properties".

• Selanjutnya klik "Use the following IP address" lalu isi IP address dan Subnet masknya seperti gambar di bawah ini. Jika sudah klik "OK".





 29. Kemudian lakukan ping untuk mengecek koneksi ke ap toto link dan pastikan koneksi.

• Lakukan ping IP laptop : "192.168.1.253 "

• Lakukan ping IP Access Point Toto-link



30. Kemudian ketikan IP Access Point di browser

• IP Access Point Toto-link : "192.168.1.1"

31. Kemudian login

• Username : "admin"

• Password : "admin"

 lalu jika sudah klik login

32. Kemudian Klik "Operation Mode" lalu klik "Client" kemudian klik "Next"



33. Kemudian klik  "Wifi Scan" lalu klik pada bagian "Sellect ssid nama wifi (KELOMPOK IKU -         IKU)  kemudian system akan meminta memasukan password lalu klik "Ok"

Setelah itu :

• Pada bagian "Key Format" diisi dengan "Ascii (5 characters)

• Pada bagian "Encryption Key" diisi dengan memasukan password (12345)

Jika sudah klik "Finish" Tunggu sampai selesai





34. Kemudian login kembali

• Username : "admin"

• Password : "admin"

 lalu jika sudah klik login



35. Selanjutnya jika sudah login kembali, klik pada bagian "status"

• Pastikan SSID nya sesuai dengan AP Tp-Link

•  Statusnya pastikan "Connected"



36. Kemudian masuk ke "Command Prompt (CMD) " lalu ketikan "Ping"  agar dapat mengecek            terhubung atau tidaknya.

• Ping IP Address AP Tp.-Link : 192.168.1.254

•  Ping IP Address AP Toto-Link : 192.168.1.1



37. Kemudian setelah selesai, sebelum keluar reset terlebih dahulu

AP Toto-Link :

• Klik pada bagian "System"

• Klik pada bagian "save/reload settings"

• Klik pada bagian "reset settings to default"

• Klik "OK"



AP Tp-Link :

•  Klik pada bagian "system Tools"

•  Klik pada bagian "Factory Defaults"

•  Klik pada bagian "Restore"

 38. Kemudian Jika sudah  sambungkan ap router ke laptop dengan menggunakan kabel utp dengan urutan kabel straight straight, dan sambungkan switch ke ap router menggunakan kabel utp dengan urutan kabel straight+straight, lalu sambungkan adaptor ke kabel.

• Kabel 1

• Kabel 2

• Selanjutnya pastikan sudah tersambung

40. Kemudian buka browser lalu masukan ip yang sudah kita ping di cmd. Setelah itu masukan passwoard Ap Router. Lalu klik "Log In"

• Username "Admin"
• Password "Admin"

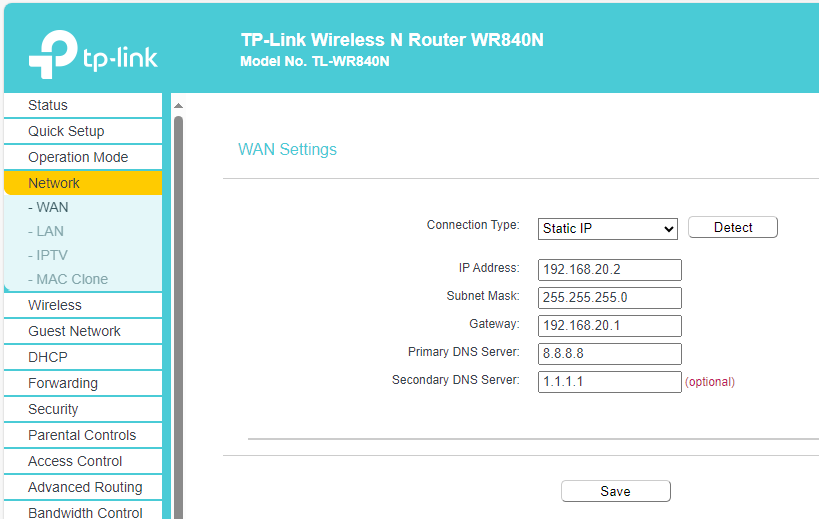

41. Selanjutnya jika sudah masuk tampilannya akan seperti ini. Lalu klik pada bagian "Network" klik "Wan"

• Pada bagian "Connection Type" diisi dengan "Static"

•  Pada bagian "IP Address" diisi sesuai dengan perintah (192.168.20.2)

•  Pada bagian "Netmask" diisi sesuai kebutuhan user (255.255.255.0)

•  Pada bagian "Gateway" diisi sesuai perintah (192.168.20.1)

•  Pada bagian "Primary DNS Server" diisi sesuai perintah (8.8.8.8)

•   Pada bagian "Secondary DNS Server" diisi sesuai perintah (1.1.1.1)

42. Selanjutnya masih tetap di "Network" klik "Lan"

• Pada bagian "IP Address" diisi sesuai perintah (172.16.32.1)

• Pada bagian "Subnet Mask" diisi sesuai kebutuhan (255.255.255.0)

Jika sudah klik "Save" lalu klik "Ok"

43. Selanjutnya login kembali masukkan:

• Username "Admin"
• Password "Admin"

44. Selanjutnya klik pada bagian "Wireless" lalu klik "Basic Settings"

• Pada bagian "Wireless Network Name" diisi sesuai perintah (umi abi)

•  Mode "11bgn mixed"

•  Channel "Auto"

•  Channel Widh "20MHz"

45. Selanjutnya masih tetap di "Wireless" lalu klik "Wireless Security"

• Pada bagian "WPA/WPA2 Personal(recomended) di klik

•  Version "WPA2-PSK"

•  Wireless password "diisi sesuai dengan perintah (12345678)

Jika sudah klik "Save"



46. Selanjutnya kita coba koneksikan

Bisa dicoba dengan membuka:

• Youtube
• Tiktok
• Google

 I.            PENUTUP

·         Kesimpulan

                  Access point outdoor adalah perangkat jaringan yang diperuntukan untuk penempatan diluar ruangan. Model access point outdoor memiliki kelebihan dalam rentang radius koneksi, kekuatan sinyal, serta meminimalisir ganguan frekuensi karena diletakan diarea outdoor. Wireless outdoor memiliki jangkauan cukup jauh sampai puluhan kilo meter, karena wireless radio yang digunakan memiliki power yang tingi serta dukungan antenna yang memiliki tingkat dbi yang besar.  WLAN merupakan jaringan yang menghubungkan suatu perangkat ke jaringan pengguna lain di area sekitarnya secara nirkabel (tanpa kabel). Oleh karena itu, WLAN sering juga disebut jaringan nirkabel atau jaringan wireless. Fungsi WLAN yang dikenal banyak orang adalah untuk menghubungkan suatu perangkat yang ada di jaringannya ke jaringan internet.



·         Saran

1.      Patuhi aturan yang ditetapkan.

2.      Teliti dalam melaksanakan praktik..



















Bekasi, 28 Januari 2024

                 Guru Pengajar





                 Sumaryo, S.TI

                 NIP. 198402232022211006



        Nama Siswa

•  Lusi Amellia

•  Rofiah Tsani

•  Serly Yan

•  Swisma Oktaviana

•  Syifa Zahro Tunisa
