KONFIGURASI ACCESS POINT OUTDOOR TP-LINK & TOTO LINK
A. TUJUAN
- Siswa/I dapat merancang topologi jaringan Access Point Outdoor pada laptop atau komputer.
- Siswa/I dapat melakukan konfigurasi Access Point Outdoor.
- Siswa/I dapat melakukan Point To Point jaringan Access Point Outdoor.
- Siswa/I dapat melakukan tes hasil konfigurasi.
B. TEORI SINGKAT
Access point adalah perangkat jaringan yang dapat menghubungkan endpoint device seperti laptop, smartphone dengan jaringan Wireless Area Network (WLAN). Access point berperan sebagai penndistribusi sekaligus penerima sinyal jaringan nirkabel. Sehingga perangkat endpoint dapat terhubung ke WiFi dan melakukan pertukaran data di internet.
Salah satu jenis Access point yang sering digunakan adalah Access point outdoor. Sesuai dengan namanya, Access point outdoor dalah perangakat jaringan yang penempatannya berada di luar ruangan. access point outdoor ini umumnya memiliki jangakauan sinyal yang cukup luas serta dapat meminimalkan gangguan frekuensi karena diletakkan di luar ruangan.
C. ALAT DAN BAHAN
- Access point outdoor TP-Link TL-WA5210G.
- Access point outdoor Totolink Cpe300
- POE.
- Kabel UTP
- Laptop
D. KESELAMATAN KERJA
- Berdoa sebelum memulai
- Disiplin waktu
- Memakai alat dan bahan dengan baik dan benar
E. RANCANGAN TOPOLOGI JARINGAN
F. LANGKAH KERJA
Mengkofigurasi TP-Link Outdoor
1. Jika Alat dan Bahan sudah disiapkan, kita konfigursi untuk access point TP-Link dan Totolink Outdoor, sebelum itu masukan port ethernet dari ap (TP-link) ke laptop, lalu masukan ip secara static untuk mengkofigurasi, Klik windows+R lalu ketikan ncpa.cpl
.jpeg)

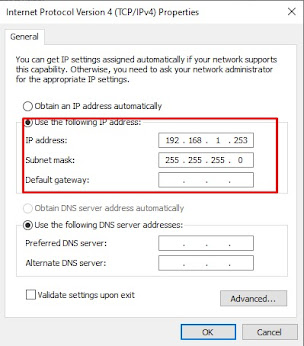

Jika sudah pilih adapter ethernet pada pc atau laptop kalian lalu klik Properties lalu pilih Internet Protocol Version 4 (TCP/IPv4) > Use the following IP address > lalu masukkan IP address 192.168.1.253, lalu klik ok
.jpeg)
2. Selanjutnya Tes PING Pada IP Tp link Outdoor (192.168.1.254)
.jpeg)
jika sudah akan terkoneksi seperti diatas
3. Llalu Masuk Ke Browser ketikan IP AP Tp link outdoor (192.168.1.254)
4. Jika sudah akan ada informasi login masukan username dan password "admin & admin"
jika sudah pilih Region United States lalu Beri Centang pada I agree to these terms of use, lalu klik login

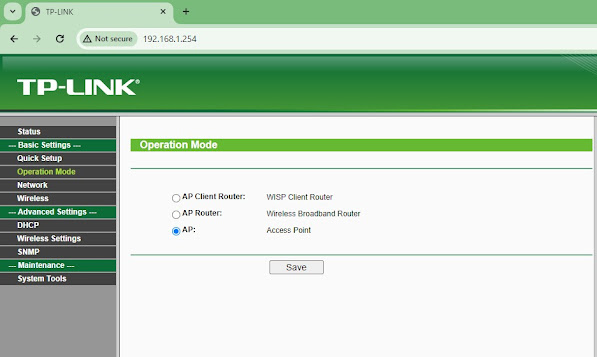

5. Jika Sudah masuk ke tampilan seperti dibawah, pilih menu Operation Mode pilih AP (Acces Point)
jika sudah klik save
6. Selanjutnya Pilih menu Network tidak biarkan default
7. Selanjutnya pilih Wireless lalu pilih Basic Settings
Keterangan:
- Region (Unites States)
- SSID Bebas (Diatas Hanya contoh)
- Channnel (Automatic)
- Power (27 dBm)
- Mode (54Mbps 802.11g)
Kemudian Klik Save
8. Selanjutnya pilih Wireless lalu pilih Security Settings
Keterangan :
- Pilih WEP
- WEP Key Format : (ASCII)
- Key 1 isi dengan password 5 huruf
- Key Type : (64 bit)
Kemudian Klik Save
- Selanjutnya Konfigurasi TOTOLINK Outdoor
9. Pastikan Kabel UTP/LAN sudah tersabung pada port dan ip address pada laptop samakan saja seperti AP TP LINK OUTDOOR (Pastikan 1 jaringan pada AP tersebut)
10. Lakukan Tes PING pada AP Totolink Outdoor (192.168.1.1)
11. Jika Sudah Masuk Browser ketik IP Totolink Outdoor (192.168.1.1), Lalu Masukan Username dan Password (admin & admin)

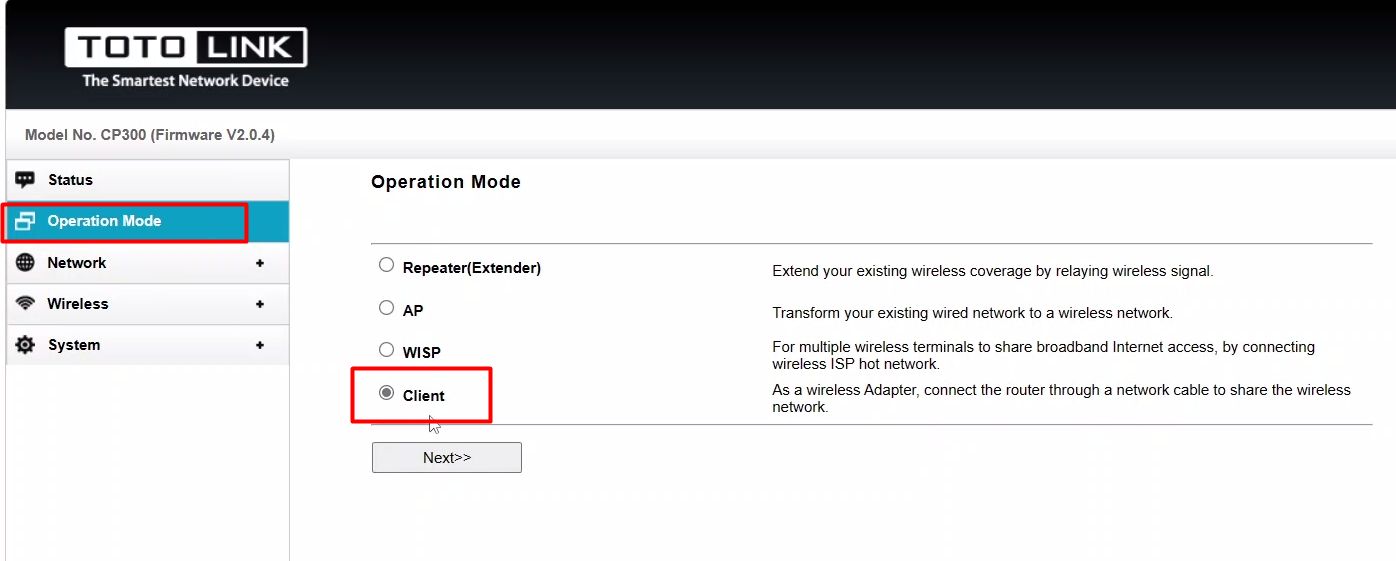

12. Jika Sudah masuk, pilih menu Operation Mode, Lalu pilih Mode Client, setelah itu klik Next
13. Setelah Itu Klik/Pilih Wi-Fi Scan, Akan Keluar SSID Wifi yang ada di sekitar AP Totolink Outdoor, lalu pilih SSID wifi TP LINK yang sudah dibuat tadi (TP-LINK_Ichwal), Klik Pada lingkaran Select, Akan ada notif meminta Password dan klik Klik OK
14. Jika Sudah Settings seperti dibawah
Keterangan:
- Key Format ubah ke (ASCII)
- Encryption Key masukan yang tadi sudah dibuat (12345)
Setelah Itu Klik Finished, Dan Tunggu proses Rebooting
15. Jika Selesai Rebooting Masuk Lagi, Dan Cek Status, jika hasil seperti dibawah berarti berhasil
G. PENUTUP
1. Kesimpulan
Access point adalah perangkat jaringan yang dapat menghubungkan endpoint device seperti laptop, smartphone dengan jaringan Wireless Area Network (WLAN). alah satu jenis Access point yang sering digunakan adalah Access point outdoor. Sesuai dengan namanya, Access point outdoor dalah perangakat jaringan yang penempatannya berada di luar ruangan.
2. Saran
- Patuhi aturan yang ditetapkan
- Teliti dalam melaksanakn praktik
- Pahami praktik agar mudah dipahami
Bekasi, 24 Desember 2024
Anggota Kelompok :
(Andri, Ichwal, Daffa, Rofii, Reysa)
