Konfigurasi Point to Point AP Outdoor TL-WA5210G & CPE220

Posted by ANDRIANSYAH Jumat, 16 Februari 2024 0 comments

Konfigurasi PTP AP Outdoor
TL-WA5210G & CPE220

I.ALAT-ALAT

1.Kabel Lan

2.kabel UTP

3.AP OUTDOR (TL-WA5210G)

4.AP OUTDOR (CPE220) Pharos

5.2 POE

II.MATERI SIKAT

TL-WA5210G 2.4GHz High Power Wireless outdoor CPE didedikasikan untuk solusi WISP CPE dan solusi jaringan nirkabel jarak jauh. Ini mengintegrasikan fungsi sebagai Wireless Access Point, WISP Client, penguatan antena yang tinggi dan penutup ketahanan cuaca. Memiliki 12dBi gain antena, daya output yang tinggi dan sensitivitas tinggi RX secara signifikan dapat memperluas jangkauan transmisi untuk memberikan koneksi nirkabel yang lebih stabil. Sesuai dengan IEEE 802.11b/g, TL-WA5210G menciptakan jaringan wireless hingga 54Mbps, sehingga bagus untuk surfing internet dan pertukaran file.

III.TOPOLOGI

IV.LANGKAH-LANGKAH

1.Pertama masuk ke (NCPA.CPL) lalu klik bagian yang sudah ditanda panah,klik bagian Propeties,klik bagian (Internet Protocol Version 4 (TCP/IPv4)),Lalu buat IP ADDRESS (192.168.1.253)dan Subnet mask(255.255.255.0)klik oke,lalu klik (windows+R) muncul ketik cmd (oke)lalu ping IP yang tadi(192.168.1.254) lalu masuk ke chrome ketik enter.

2.lalu kita masukkan username(admin)dan password(admin)klik bagian (sign in),lanjut region(United States) login.

3.masuk ke bagian(operation Mode,pilih AP:Acces Point,save),masuk kebagian (Network,ip:192.168.1.254,Subnet Mask:255.255.255.0,SAVE) masuk kebagian (Wireles,pilih BasicSettngs(Region:United,States,SSID:APADE,Channel:Automatic,Power:27dBm,Mode:54Mbps(802,11g)SAVE),

4.kembali lagi ke (NCPA.CPL) ganti bagian kolom 3 menjadi (1>0) klik oke,lalu ping cmd(192.168.0.254)lalu ke chrome ketik IP tadi ketik bagian (proceed to 192.168.0.254(unsafe)),masuk kan user name(admin)-password(admin)-region(australia)-language(english)-login,masukkann seperti sebelumnya dan ganti password baru.

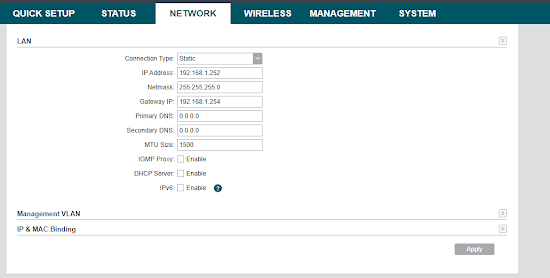

5.masuk ke mode Access point(NETWORK(Connection Typ:Static>IP Address:192.168.1.252>Netmask:255.255.255.0>Gateway IP:192.168.1.254>Apply) masuk kan ip tadi (0>1) ketik bagian user name yang tadi di buat dan password >login,Contune.

6.kita klik bagian Wireless setttings(region:Australia>Mode:802.11b/g/n>Channel Width:20/40MHz>Max TX Rate:MC815-270/300 Mbps>Transmit Power:8>MAXtream Station Mode:Auto Adjust) klik di bagian Wireless Client(SSID of AP:AP ADE>MAC of AP:CO-4A-00-F3-AF-6C>WDS:Auto>Scurity Mode:None) ke bagian advanced Wireless,Apply.
