KONFIGURASI ACCESS POINT OUTDOOR TP-LINK & TOTO LINK

Posted by tika putri Selasa, 23 Januari 2024 0 comments

KONFIGURASI ACCESS POINT OUTDOOR TP-LINK & TOTO LINK


A. TUJUAN

  • Siswa/I dapat merancang topologi jaringan Access Point Outdoor pada laptop atau komputer.
  • Siswa/I dapat melakukan konfigurasi Access Point Outdoor.
  • Siswa/I dapat melakukan Point To Point jaringan Access Point Outdoor.
  • Siswa/I dapat melakukan tes hasil konfigurasi.

B. DASAR TEORI

        Access point adalah perangkat jaringan yang dapat menghubungkan endpoint device seperti laptop, smartphone dengan jaringan Wireless Area Network (WLAN). Access point berperan sebagai penndistribusi sekaligus penerima sinyal jaringan nirkabel. Sehingga perangkat endpoint dapat terhubung ke WiFi dan melakukan pertukaran data di internet.

        Salah satu jenis Access point yang sering digunakan adalah Access point outdoor. Sesuai dengan namanya, Access point outdoor dalah perangakat jaringan yang penempatannya berada di luar ruangan. access point outdoor ini umumnya memiliki jangakauan sinyal yang cukup luas serta dapat meminimalkan gangguan frekuensi karena diletakkan di luar ruangan.


C. KELEBIHAN DAN KEKURANGAN ACCESS POINT OUTDOOR

  • Kelebihan :
  1. Jangkauan lebih luas.
  2. Jaringan lebih fleksibel.
  3. Bisa menampung lebih banyak user.
  4. Lebih tahan lama.
  • Kekurangan :
  1. Membutuhkan konfigurasi.
  2. Keterbatasan keamanan.
  3. Harga lebih mahal.

D. ALAT DAN BAHAN
  1. Access point outdoor TP-Link TL-WA5210G.
  2. Access point outdoor TOTO LINK Cp300.
  3. POE.
  4. Kabel UTP.
  5. Power adapter.
  6. Laptop.
  7. Stop kontak.

E. RANCANGAN TOPOLOGI JARINGAN
F. LANGKAH KERJA DAN GAMBAR KERJA
  • LANGKAH-LANGKAH DAN GAMBAR KERJA KONFIGURASI ACCESS POINT OUTDOOR TP-LINK SEBAGAI DHCP CLIENT

1. Sambungan power adaptor pada POE pada port yang bertuliskan DC.



2. Sambungkan kabel UTP pada port yang ada pada Access point TP-Link dan ujung yang satunya pada POE pada port yang bertuliskan POE.





3. Sambungkan kabel UTP pada POE pada port yang bertuliskan LAN dan ujung yang satunya pada port RJ45 yang ada pada laptop.



4. Buat IP Address pada Laptop. Dengan cara buka control panel, lalu pilih ethernet yang digunakan > properties > Internet Protocol Version 4 (TCP/IPv4) > Use the following IP address > lalu masukkan IP address 192.168.1.253 ( IP Address harus satu jaringan dengan Access Point TP-Link) dengan Subnet mask 255.255.255.0 lalu pilih OK.




5. Lakukan ping ke access point melalui Comand Prompt, dengan mengetik ping 192.168.1.254. Pastikan muncul tulisan Reply From 192.168.1.254.



6. Selanjutnya masuk ke Broswer, lalu ketikkan 192.168.1.254. Jika sudah klik Enter.

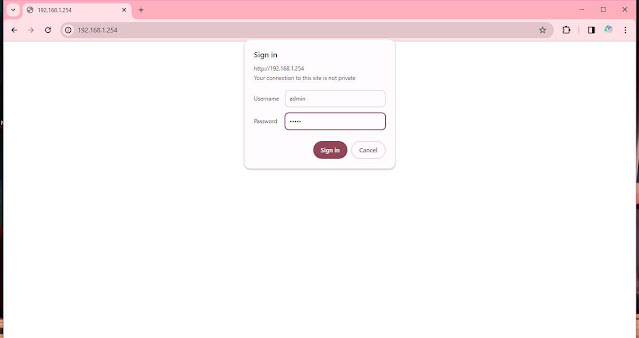

7. Kita akan diminta untuk login dengan cara memasukkan Username dan Password lalu pilih Sign in.



8. Kita akan diminta untuk memilih region. Pilih United States lalu beri tanda ceklis pada pilihan I agree to these terms of use kemudian pilih Login.



9. Setelah itu, akan mucul seperti gambar dibawah ini. Lalu pilih Operation Mode kemudian pilih AP (Access Point), kemudian pilih Save.




10. Selanjutnya, pilih Network, IP Address biarkan 192.168.1.254 dan Gateway dibiarkan kosong (0.0.0.0) kemudian pilih Save.



11. Setelah itu, pilih Wireless.


Keterangan :
  • Pada bagian Region, pastikan United States.
  • Buat SSID sesuai keinginan kalian.
  • Pada Channel, pilih Automatic.
  • Pilih Power yang terbesar (27 dBm).
  • Pilih Mode 54Mbps.

Lalu pilih Save.


12. Pilih menu Wireless, kemudian pilih Security Settings.


Keterangan :
  • Pada WEP Key Format, pilih ASCII.
  • Pada Key 1, masukkan password yang akan digunakan, kemudian pilih 64 bit pada bagian Key Type.
Kemudian pilih Save.


  • LANGKAH-LANGKAH DAN GAMBAR KERJA KONFIGURASI ACCSESS POINT OUTDOOR PADA TOTO LINK SEBAGAI CLIENT

1. Sambungan power adaptor pada POE pada port yang bertuliskan DC.



2. Sambungkan kabel UTP pada port yang ada pada Access point outdoor TOTO LINK dan ujung yang satunya pada POE pada port yang bertuliskan POE.





3. Masukan kabel UTP pada Access point outdoor TOTO LINK dan ujung lainnya masukan pada port RJ45 yang ada pada laptop.



4. Buat IP Address pada Laptop. Dengan cara buka control panel, lalu pilih ethernet yang digunakan > properties > Internet Protocol Version 4 (TCP/IPv4) > Use the following IP address > lalu masukkan IP address 192.168.1.253 (IP Address harus satu jaringan dengan Access point TOTO LINK) dengan Subnet mask 255.255.255.0 kemudian pilih OK.



5. Selanjutnya lakukan ping untuk mengecek koneksi apakah terhubung atau tidak ke Access pint TOTO LINK dengan mengetik ping 192.168.1.1, pastikan harus terkoneksi atau terhubung (muncul tulisan Reply From 192.168.1.1).



6. Setelah itu, masuk ke Browser dan ketikkan 192.168.1.1. Maka akan masuk ke tampilan Access point TOTO LINK. Kemudian login dengan memasukkan Username dan Password kemudian pilih Login.


7. Kemudian pilih  Operation Mode dan pilih Client. Jika sudah pilih klik Next.



8. Kemudian pilih WiFi Scan untuk memilih jaringan yang telah kita buat (pada Access point TP-Link).



9. Pilih Select pada WiFi yang telah dibuat sebelumnya (pada Access point TP-Link).



10. System akan meminta untuk memasukkan Password, selanjutnya kita klik Ok.



11. Ubah Key Format menjadi ASCII dan masukkan password pada Encryption Key kemudian pilih Finished.



Maka system akan mereboot, tunggu hingga proses reboot selesai.



12. Kita akan diminta untuk login kembali, masukkan Username dan Password, lalu pilih Login.



13. Pilih menu Status.

Keterangan :

  • Pastikan SSID sesuai dengan Access Point TP-LINK (TP-LINK_11TKJ3)
  • Dan pastikan Statusnya Connect.

14. Buka Comand Prompt.

Keterangan :

  • Ping access point TOTO LINK (192.168.1.1) hingga muncul tulisan Reply from 192.168.1.1.
  • Ping access point TP-LINK (192.168.1.254) hingga muncul tulisan Reply from 192.168.1.254.

G. PENUTUP

  • KESIMPULAN
        Access point adalah perangkat jaringan yang dapat menghubungkan endpoint device seperti laptop, smartphone dengan jaringan Wireless Area Network (WLAN). alah satu jenis Access point yang sering digunakan adalah Access point outdoor. Sesuai dengan namanya, Access point outdoor dalah perangakat jaringan yang penempatannya berada di luar ruangan.

  • SARAN

  1. Patuhi aturan yang ditetapkan.
  2. Teliti dalam melaksanakam praktik.
  3. Pahami praktik yang telak dilakukan agar dapat bermanfaat dikemudian hari.


Bekasi, 23 Januari 2024




Guru pengajar





Sumaryo, S.TI
NIP. 19840223 202221 1 006


Anggota Kelompok :
  • Riska Aulia Putri
  • Siti Patimah
  • Syakinah Hamda Tuzahro
  • Syakira Naila
  • Tika Putri
